DePICT-3DCAD
unterstützt Sie in jeder Projektphase. Ob Sie eine Idee "skizzieren" oder die Lösung konstruieren: Eine Palette von anspruchsvollen Funktionen bei einfachster Handhabung hilft Ihnen dabei.
DePICT-3DCAD
arbeitet wie ein Konstrukteur mit Baugruppen (Objekte). Die Zeichnung bekommt dadurch eine "intelligente" Struktur. Diese Arbeitsweise garantiert Ihnen bei Änderungen Sicherheit und höchsten Komfort.
Assoziative Bemaßung und Schraffur:
Bei einer Änderungen des Objektes werden automatisch Bemaßung und Schraffur den neuen Abmessungen angepaßt.
Verdeckungsmodus in 2D (Hidden Line):
Objekte können sich gegenseitig verdecken. Die unsichtbaren Linien werden dabei nicht
gelöscht. Die Bauteile bleiben immer komplett. Bei Änderungen oder beim "Zerlegen" der Baugruppe fallen keine zusätzliche Arbeiten an.
Boole´sche Operationen (2D):
Flächenbildung mit beliebigen Flächen durch Addition, Subtraktion oder Schnittbildung.
Boole´sche Operationen (3D):
Körperbildung durch Addition, Subtraktion und Differenz beliebiger 3D Körper
und Freiformflächen. Variable Grund-körper (Quader, Pyramide, Kegelstumpf, Kugel usw.) stehen zur Verfügung.
Körpererzeugung:
Basiskörper werden aus 2D Flächen und Elementen erzeugt. Einfache Basiskörper werden durch kopieren der Flächen und Elemente entlang einer Geraden oder um eine Gerade
erzeugt. Komplexere Körper können durch "Vernetzen" gebildet werden. Das Netz kann
dabei über Stützflächen oder zwischen Einzelelemente gelegt werden. Die Art des Netzes (geglätted oder fest) kann frei eingestellt werden (siehe Freiformflächen). Über diese Funktion werden speziell Waschtische exakt konstruiert und besonders wirklichkeitstreu im Farbmodus dargestellt.
Wiederholungen:
Bereits erzeugte Elemente können linear in einer (Reihe) oder zwei Richtungen (Auffüllen), kreisförmig, spiralförmig oder entlang einer beliebigen Kontur wiederholt werden.
Freiformflächen:
Jedes
Element (Spline, Linienkette, Kreis usw.) kann als Stützkurve für die Freiformfläche verwendet werden. Die Glättung der Fläche kann durch die Spline-Methode (NURBS, URBS, Bezier) beeinflußt werden. Oberflächen- und
Volumenberechnungen sind mit Freiformflächen ebenso möglich, wie das Ausmessen und Bemaßen der einzelnen Netzpunkte. Auch nach der Vernetzung können Punkte auf der Stützkurve verschoben, gelöscht oder eingefügt werden.
Flächen- und Volumenberechnung:
Von jeder Kontur können verschiedene Geometrische Werte abgefragt werden. Fläche, Umfang, Schwerpunkt und bei 3D Körpern Oberfläche und Volumen.
Viewports:
Bis zu 8 Viewports (Fenster) lassen sich eröffnen. Die Lage und Größe jedes einzelnen Viewports ist frei definierbar. In den Viewports können verschiedene Ansichten oder
Ausschnittsvergrößerungen angezeigt werden. Beim Konstruieren können, ohne zusätzliche Angaben, alle Viewports gleichwertig verwendet werden.
Stückliste:
Teile, die in der Zeichnung einen Namen haben (Symbole, Label) werden in einer Stückliste aufaddiert und angezeigt. Die Stück-liste kann in einem Format ausgegeben werden,
das direkt von allen gängigen Datenbank-Programmen gelesen werden kann.
Bemaßung:
Die
Bemaßung ist vollkommen assoziativ. Es stehen die Standards DIN, BS 308 und ANSI zur Verfügung. Es kann zwischen Einzel-, Bezugskanten-, Ketten- und Koordianten-bemaßung gewählt werden. Die Bemaßung erfolgt immer
"1:1". Nachträgliche Maßstabsänderungen der Zeichnung beeinflussen die Maße nicht. Auch bei Ausschnitten (Details), die in einem anderen Maßstab als die Hauptzeichnung gezeichnet werden,
erfolgt eine korrekte Berechnung der Maße. Die Anpassung an die aktuelle Längen (Meter, Millimeter usw.) und Gradeinheit (Altgrad, Bogenmaß usw.) geschieht sofort nach Änderung der Einheit. Maßzahlen sind nachträglich frei verschiebbar und können beliebige Textzusätze beinhalten.

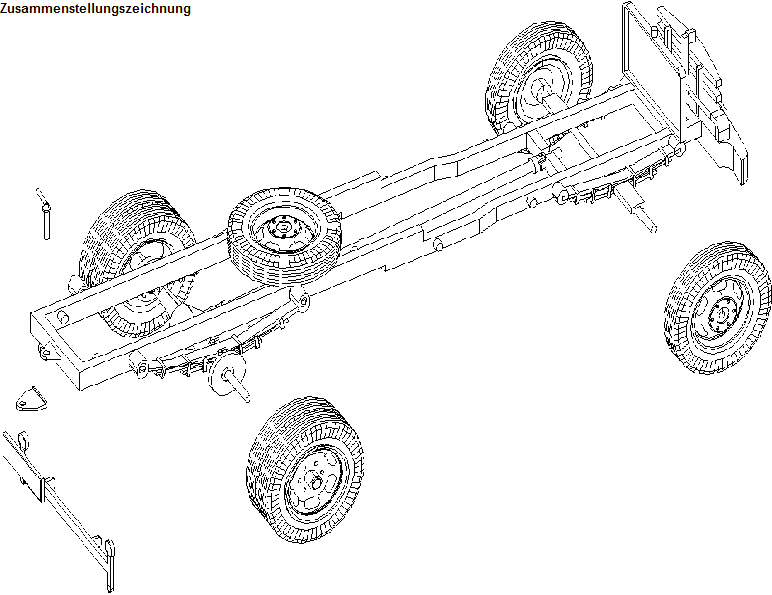

Baugruppen:
Zeichnungen können komplett oder teilweise in eine neue Zeichnung übernommen werden. Aus einer Zusammenstellungszeichnung sind dadurch schnell die Einzelteilzeichnungen
abzuleiten.
Darstellungsformen:
Verdeckte Kanten werden in anderer Farbe und Linienart
dargestellt oder vollständig ausgeblendet. Der eingebaute Rendering Prozessor bildet farbschattierte Ansichten mit bis zu zwei Lichtquellen.
Makros und Programmierbarkeit:
Um immer wiederkehrende Arbeiten zu erleichtern, können Makros (Befehlsfolgen) während des Arbeitens aufgezeichnet werden. Durch Verwendung von Variablen erhält man
Variantenmakros.
Über einen integrierten C-Compiler können komplexe Anwendungen programmiert und direkt in DePICT-3DCAD
eingebunden werden. Eine entsprechende C-Bibliothek erlaubt den direkten Zugriff auf die CAD-Daten und Geometriefunktionen sowie die Beeinflussung der Befehls- und Menüsteuerung.
Makros für Schrauben, Muttern, Bohrungen, Lager usw. stehen dem Anwender zur Verfügung.
Normalien:
Normalien verschiedener Hersteller (Hasco, Strack usw.) können direkt in
DePICT-3DCAD eingebunden werden.
NC-Bearbeitung:
Für jede Geometrie wird immer eine gerichtete Koordinatenliste mitgeführt. Diese Liste kann bei Bedarf ausgedruckt oder in NC-DIN Code umgewandelt werden.
Import und Export:
Es können folgende Formate gelesen und geschrieben werden: IGES, VDA-FS, AutoCAD DWG , AutoCAD DXF und HP-GL Dateien. Eine Ausgabe für Stereolithographie steht ebenfalls zur
Verfügung.
UNDO - REDO:
Alle Befehle während einer Änderungssitzung werden protokolliert und können schrittweise zurückgenommen oder wiederholt werden. Alle Elemente, die während einer
Änderungssitzung gelöscht wurden, können schrittweise oder selektiv wieder gerettet werden.
Datensicherheit:
In regelmäßigen Intervallen werden die in Arbeit befindlichen Zeichnungsdaten automatisch auf der Datenplatte gesichert. Damit geht die geleistete Arbeit auch in
"Krisensituationen" nicht verloren.
Benutzeroberfläche:
Durch den Benutzer frei und einfach änderbare Tablett- und Bildschirmmenüs erlauben eine flexible Anpassung an jede Problemstellung und garantieren eine einfache, effektive
Bedienung bei kurzer Einarbeitungszeit.

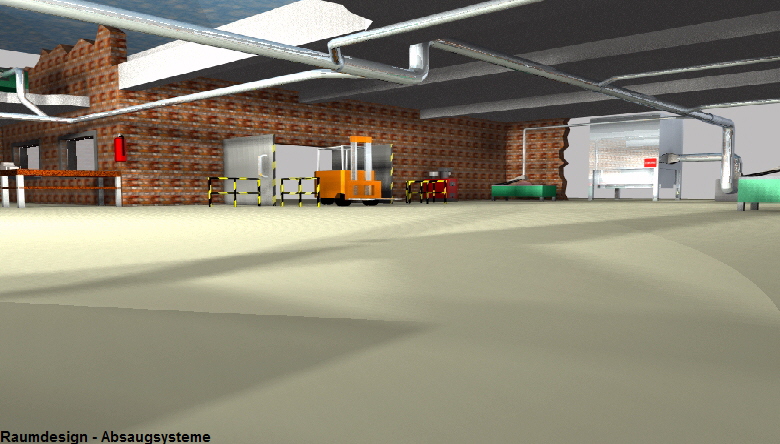

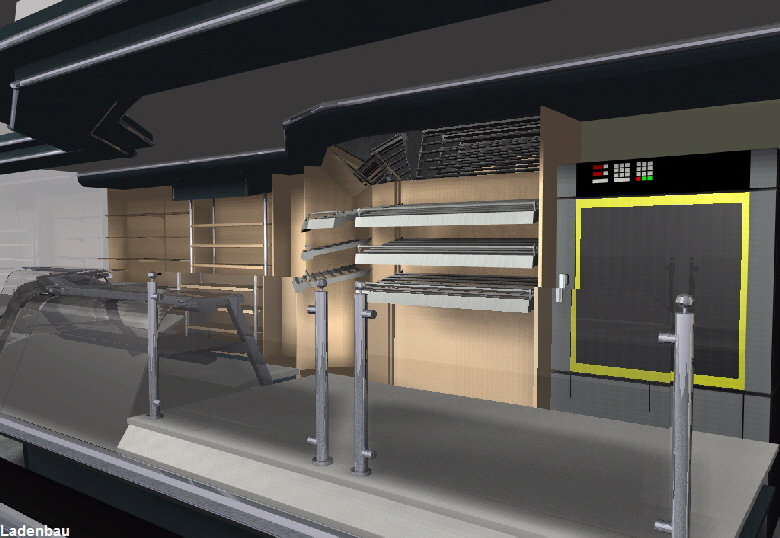

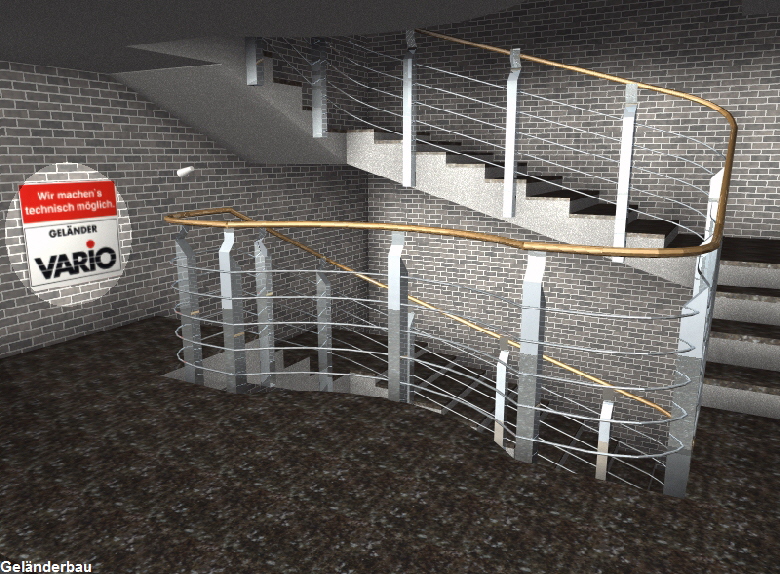

DePICT-3DCAD Beispiele:
|
